Circuitos de CC RC

¿Qué vas a encontrar en este tema?

Carga de un capacitor

Carga, tensión y energía almacenada en capacitores.

Descarga de un capacitor

Evolución de carga, corriente y tensión.

Constante de tiempo RC

Tiempo característico de carga y descarga.

Respuesta transitoria RC

Carga y descarga temporal en circuitos RC.

Elegí la opción que más se adapte a vos

GRATIS

✔ Teoría completa del tema

✔ 1 ejercicio de parcial en hoja

✔ 1 ejercicio resuelto en video

Ver contenido gratis

ALQUILER

✔ Desbloqueá el parcial que te sirva

✔Acceso durante 72 hs

✔ Pago por ejercicio resuelto

Pagás solo lo que necesitás

SUSCRIPCIÓN

✔ Desbloqueás todos los parciales

✔ Acceso completo por 30 días

✔ Material exclusivo en PDF

Mejor precio por ejercicio

CONTENIDO GRATUITO

Teoría completa del tema

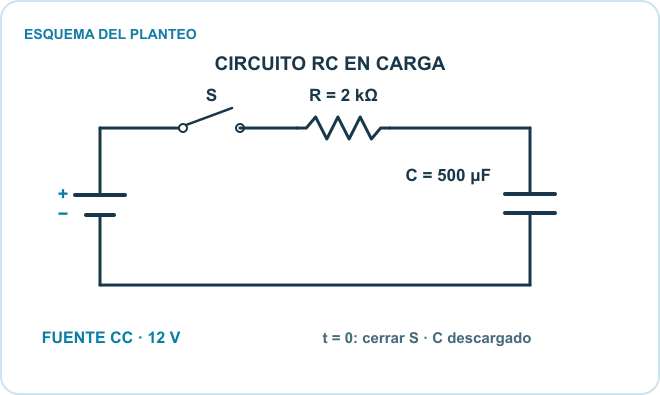

Circuitos de CC RC

Juan te muestra cómo entender los circuitos de corriente continua que tienen resistencias y capacitores.

12:45 min

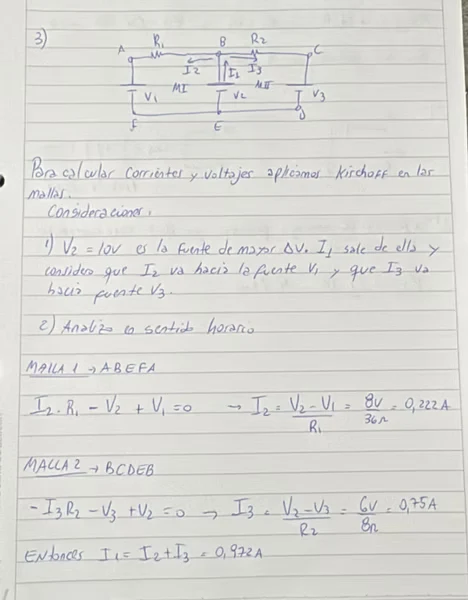

Ejercicio de parcial resuelto en hoja

En el circuito de la figura los valores de las resistencias son R1 = 36 Ω, R2 = 8 Ω, mientras que las pilas son V1 = 2 V, V2 = 10 V, V3 = 4 V. El circuito funciona conectado así hace una semana.

A) Determine, en unidades de A, los valores de todas las corrientes que circulan. Indique en un esquema al final de su resolución el sentido de circulación verdadero.

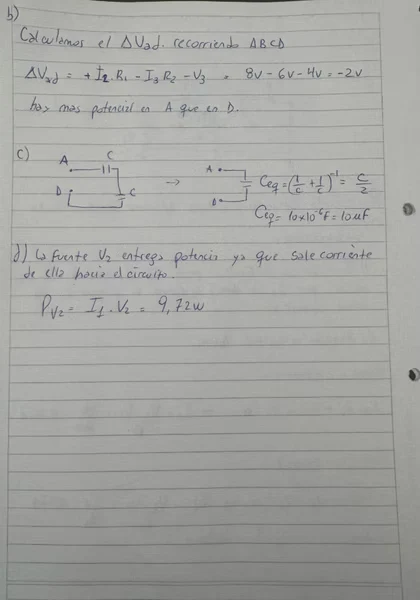

B) Determine, en unidades de V, el valor absoluto de la diferencia de potencial |(ΔVad)| entre a y d.

C) Ahora entre los puntos a y d se conectan dos capacitores idénticos en serie sí, cada uno de C = 20 · 10⁻⁶ F de capacidad y se deja todo funcionando una semana más. Determine, en unidades de F, el valor de la capacidad equivalente Ceq entre los puntos a y d.

D) Diga en palabras si la fuente V2 entrega o recibe potencia (justificando) y determine, en unidades de W, el valor de la potencia P correspondiente.
