Parcial resuelto de Dinámica Lineal – Plano vertical y rozamiento

Se sostiene un cuerpo contra una pared mediante un puntal como muestra la figura. El peso del cuerpo es de 20 kg. F es la fuerza mínima que hace el puntal para que el cuerpo se mantenga en reposo. μe = 0.5

a) En un diagrama de cuerpo libre dibujar todas las fuerzas que actúan sobre el cuerpo, decir qué agentes las producen y dónde están ubicadas sus reacciones.

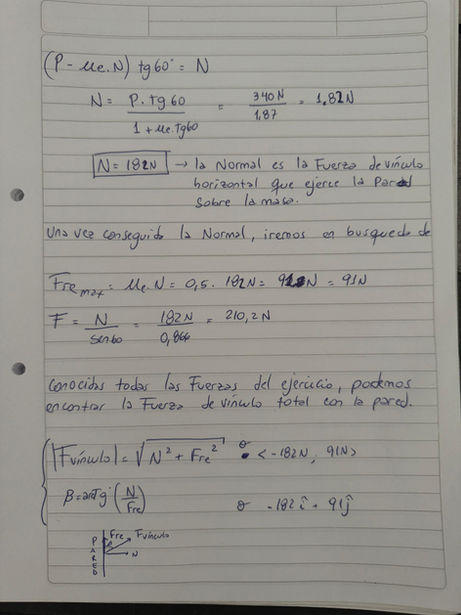

b) ¿Qué fuerza mínima debe hacer el puntal para mantener el sistema en equilibrio?

c) ¿Cuánto vale la fuerza de vínculo que hace la pared?

Ejercicio resuelto de Dinámica Lineal: equilibrio, rozamiento estático y fuerzas sobre un cuerpo sostenido contra una pared. Desarrollo paso a paso.
