CICLOS DE VAPOR
Ejercicios resueltos de ciclos de potencia de vapor explicados paso a paso: ciclo Rankine simple, Rankine con recalentamiento y regeneración, balances de energía en caldera, turbina, condensador y bomba, cálculo de trabajo neto, calor suministrado, rendimiento térmico y consumo específico de vapor, con análisis en diagramas T-s, h-s y tablas de propiedades del agua y vapor.
Elegí un ejercicio y resolvelo conmigo.
¡Empezá a dominar los problemas que más aparecen en parciales y finales!
SUSCRIPCIÓN PARA DESBLOQUEAR TODOS LOS EJERCICIOS
Te ofrecemos una suscripción al tema completo. Si la desbloqueás, accedés a todo el contenido completo del tema por un precio mucho más reducido que ir alquilando ejercicio por ejercicio.
Además, accedés a contenido exclusivo hecho por Juan, que no está en la sección gratis ni la sección de alquiler.
Gratis
Teoría del tema ✓
Resolución de ejercicio de parcial en hoja ✓
Resolución de ejercicio de parcial en video ✓
Alquiler
Teoría del tema ✓
Resolución de ejercicio de parcial en hoja ✓
Resolución de ejercicio de parcial en video ✓
Duración del alquiler de ejercicios de parcial resueltos: 72 hs
Precio de alquiler de TODOS los ejercicios de parcial resueltos:
$21.000
Suscripción
Teoría del tema ✓
Resolución de ejercicio de parcial en hoja ✓
Resolución de ejercicio de parcial en video ✓
Duración del alquiler de ejercicios de parcial resueltos: 30 dias
Precio de alquiler de TODOS los ejercicios de parcial resueltos:
$25.000
Ecuaciones completas, cuándo y cómo usarlas ✓
PDF con datos clave para aprobar, hecho por Juan ✓
Mejor precio/calidad
TERMO- CICLOS DE VAPOR
25.000
Válido por 30 días
Tenes 1 mes para mirar todo el contenido de pago
Acceso al foro completo de Termodinámica
Si ya compraste la suscripción, hace clic en el botón para ir a la página desbloqueada
TEORÍA DE CICLOS DE VAPOR
TERMO- CICLO DE VAPOR TEORIA

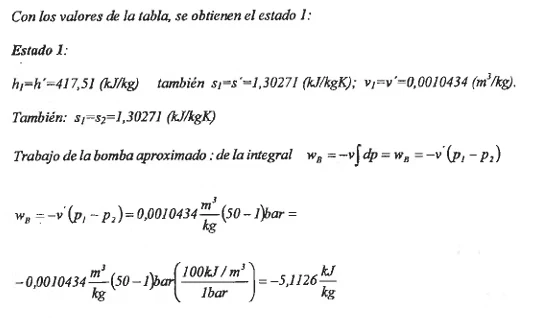

EJERCICIO DE PARCIAL RESUELTO EN HOJA

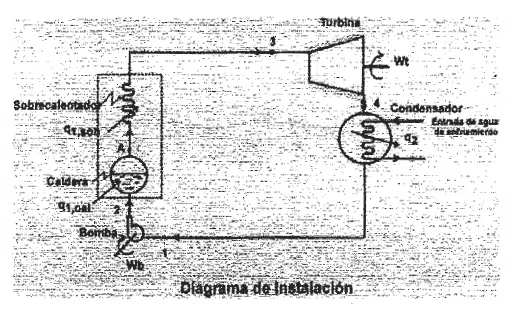

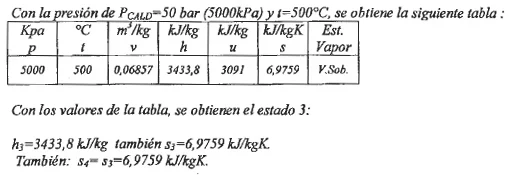

Un ciclo de vapor de Rankine ideal con sobrecalentamiento, la temperatura de sobrecalentamiento es 500 °C, presión de caldera 50 bar y presión de condensador 1 bar.
Se pide determinar:

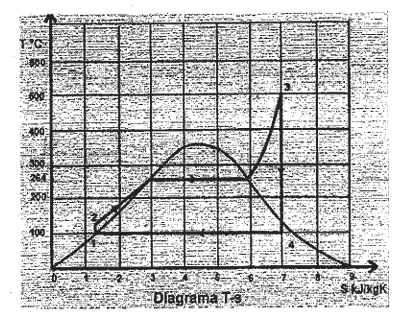

a) Croquis de instalación y diagrama T-s.

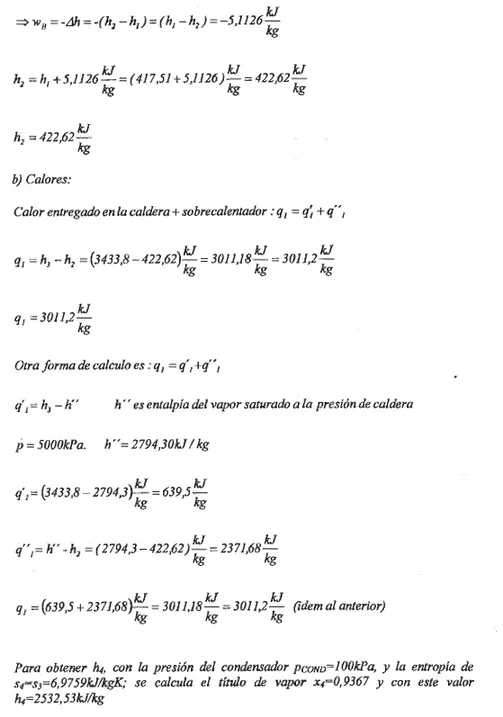

b) Calores q1 (calor en la caldera), q'1 (calor en el sobrecalentador).

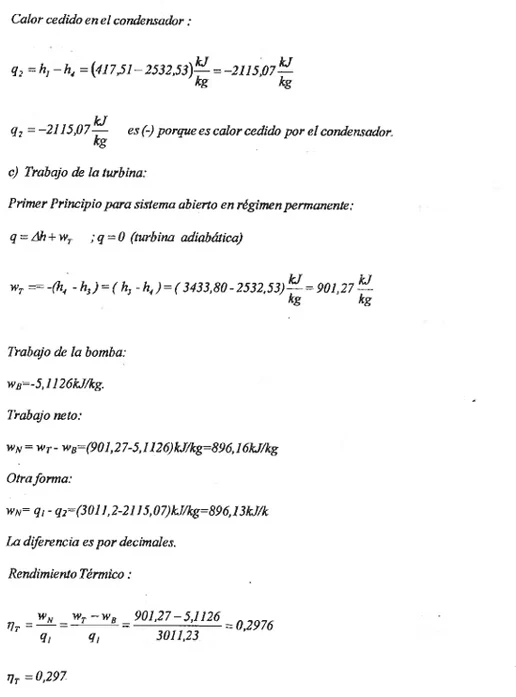

c) Trabajo en la turbina (wt) y bomba (wb), y potencia neta (wn).
d) Rendimiento térmico del ciclo.
e) Relación de trabajo.
f) Rendimiento exergético de todo el ciclo.
EJERCICIO DE PARCIAL RESUELTO EN VIDEO
TERMO- CICLOS DE VAPOR
TEORÍA DE CICLOS DE REFRIGERACIÓN
TERMODINAMICA- CICLO DE REFRIGERACIÓN TEORIA
EJERCICIO DE PARCIAL RESUELTO EN VIDEO
Un refrigerador convencional usa R134a como fluido de trabajo.
En el ciclo, al compresor, cuya relación de presiones es igual a 8, ingresa [1] vapor saturado a -10 °C. El compresor tiene un rendimiento isentrópico del 90%.
El refrigerante sale de él [2] y pasa por el condensador hasta llegar al estado de líquido saturado [3]. Luego circula a través de una válvula de estrangulamiento bien aislada, cuya presión de salida corresponde a una temperatura de saturación de -10 °C [4]. La mezcla que sale de la válvula va a un evaporador donde absorbe calor del interior del refrigerador y sale como vapor saturado, para luego ingresar al compresor [1] repitiendo el ciclo.
El flujo másico de R134a es de 0,7 kg/s.
Determinar:
a) Realizar un esquema de la instalación
b) Graficar el ciclo en un diagrama T-s
c) Calcular la potencia real consumida por el compresor
d) ¿Cuál es el título en el estado 4?
e) ¿Cuál es la cantidad de calor que se libera en el condensador?
f) Calcular el coeficiente de eficiencia (COPRef) del ciclo
g) Calcular el rendimiento exergético del evaporador
h) Calcular la exergía destruida del ciclo
i) Explique cómo calcularía el rendimiento exergético global.Considerar que el espacio refrigerado se encuentra a 5 °C; T0 = 20 °C y P0 = 100 kPa.
TERMO- REFRIGERACION
